熱成像夜視儀與數碼夜視儀的區別
更新時間：2020-10-16 瀏覽次數： 2015
數碼夜視儀與熱成像儀作為戶外夜視裝備的兩類重要的產品，晝夜兩用的特性得到了越來越多的用戶的認可，那么兩類儀器具體有什么差別呢？下面我們從兩類儀器的工作原理，類別及效果等方面進行說明對比。
夜視儀的基本知識：
首先，我們了解一下夜視儀的相關知識。目前夜視儀市場的主流產品分為三種，第一種是主動式夜視儀，也稱為增像管夜視儀；第二種是被動式夜視儀，也稱為熱成像儀；第三種是目前較為新型的數碼夜視儀。無論是數碼夜視儀還是熱成像儀，都是為了在全黑或者微光的環境下更加容易的去觀察或者瞄準目標。

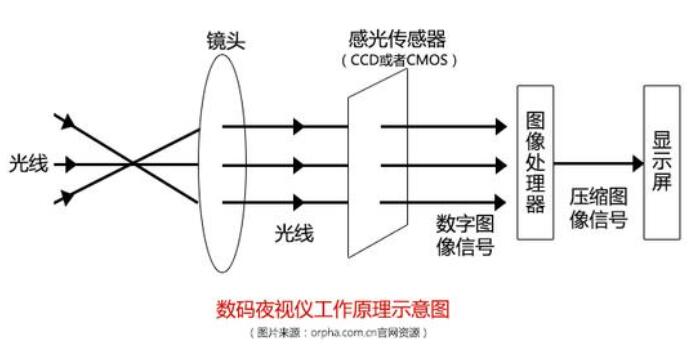

數碼夜視儀工作原理：
區別于傳統的紅外夜視儀，數碼夜視儀不是使用增像管作為圖像增強器，而是使用電荷耦合器件（charge-coupled device，簡稱CCD）或互補型金屬氧化物半導體（complementary metal-oxide-semiconductor，簡稱CMOS）作為圖像增強器。低照度的CCD能夠辨識非常暗的光線，然后轉換為可見的數字信號，顯示在夜視儀內部的液晶屏上。

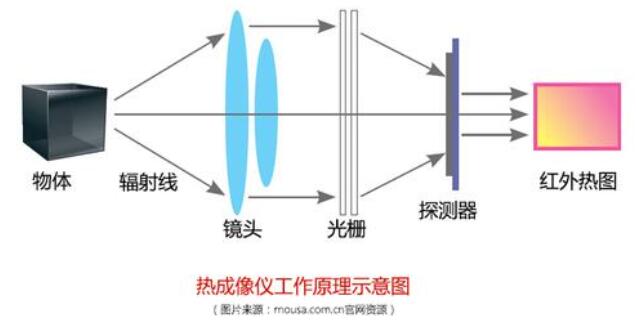

熱成像儀工作原理：
熱成像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像。熱圖像的上面的不同顏色代表被測物體的不同溫度。
數碼夜視（數碼瞄）與熱成像儀對比：
1、偵測目標的容易度
夜間偵測找尋目標，根據使用環境的光線情況不同，數碼夜視儀的觀測效果會受到較大的影響，全黑，1/2月、1/4月，星光等環境下，同一款數碼夜視儀的在同一的設置下觀看的目標的距離會有較大的影響。相反熱成像儀則受到夜間光線情況的影響較小，熱成像儀是將物體發出的不可見紅外能量轉變?yōu)榭梢姷臒釄D像然后顯示到顯示屏中觀察。所以單獨從對于偵測目標的容易度方面，熱成像儀更容易發現目標。
2、圖像的清晰度及對目標的辨識度
毋庸置疑熱成像儀對于目標的偵測更容易，但是由于其核心部件技術的顯示，現在較高的分辨率才剛接近數碼夜視儀中等級別產品的分辨率。數碼夜視儀采用CCD和CMOS圖像感光器作為圖像增強器，CCD和CMOS的技術已經非常成熟，而且應用行業更廣泛，例如相機、錄像機等等。所以數碼夜視儀無論是在觀看還是拍照錄像方面，圖像的清晰度是非常高的，而且還有非常大的提升空間。
左圖是數碼夜視儀觀看的效果，右圖是熱成像儀觀看的效果，從兩張圖中可以非常明顯的看到數碼夜視儀對于圖像的清晰度及目標人物的辨識度更高一籌。
3、功能擴展功能對比
由于工作原理及核心部件的不同會導致兩類儀器的擴展功能有不同的特點。擴展功能方面關于視頻輸出的功能，數碼夜視儀是可以輸出HDMI高清視頻，熱成像儀PAL/NTSC/AV等視頻輸出，視頻輸出的質量方面數碼夜視儀顯而更占優勢。至于其他的功能方面，數碼夜視儀也是具有更多的擴展，例如GPS，電子羅盤，WIFI手機APP視頻傳輸?shù)确矫妫瑪?shù)碼夜視儀總是會提前與最先進的技術結合然后產品的升級，因為數碼夜視儀的技術更容易與其他產品的技術成果聯合，組成強強聯盟。
參數對比：

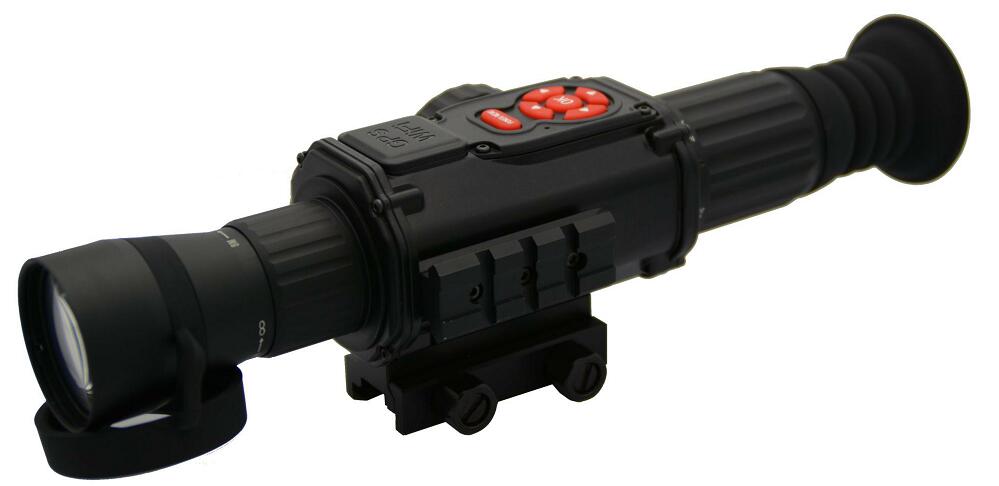

數碼夜視儀DR5XF規格表：
|
供電方式
|
鋰電池（CR123x3）、USB-5V
|
|
菜單操作
|
按鍵式
|
|
整機功耗
|
<1.2W (WiFi OFF)
|
|
電池容量
|
1500-2500maH
|
|
連續使用時間
|
4-6H
|
|
光學倍率(數碼 )
|
5X ф42 FL=50
|
|
咔嚓值(密位)MOA
|
1/8--1/2
|
|
電子變倍
|
4X
|
|
光通孔徑(物鏡 )
|
F1.3
|
|
光學MTF
|
150LP/mm
|
|
光學畸變
|
0.5%Max
|
|
調焦范圍
|
5M-∞
|
|
調焦方式
|
手動
|
|
出瞳距離
|
50
|
|
出瞳孔徑
|
8mm
|
|
視度范圍
|
+/-5 度
|
|
傳感器類型
|
CMOS
|
|
傳感器靈敏度
|
1x10-4 Lx
|
|
傳感器分辯率
|
1080P
|
|
顯示屏種類
|
480x480x3 OLED
|
|
抗沖擊強度
|
>1000G
|
|
存儲容量
|
1-64GB(高速卡)
|
|
附屬功能
|
錄像、GPS、WiFi、電子羅盤、HDMI
|
|
適用溫度范圍
|
-20℃--+50℃
|
|
濕度范圍
|
5%-95%
|
|
防水等級
|
IP65/IP67(可選)
|
|
產品尺寸
|
280x79x72
|
|
產品質量
|
0.57KG
|
熱成像儀ET06規格表：
|
探測器
|
探測器類型
|
多晶硅紅外微測輻射熱計
|
|
分辨率/像元間距
|
384×288 / 17um
|
|
靈敏度
|
50mk at f/1.0 300K
|
|
幀頻
|
50Hz
|
|
響應波段
|
8~14um
|
|
圖像處理
|
圖像降噪
|
數字濾波
|
|
圖像幀頻
|
50Hz（PAL）
|
|
鏡頭
|
鏡頭焦距
|
35mm/54mm
|
|
F值
|
1.0
|
|
視場角
|
H:10.656、V:8.002/ H:6.918、V:5.191
|
|
目鏡屏
|
尺寸
|
0.47寸LCD顯示屏
|
|
分辨率
|
800*600
|
|
熱像調節
|
偽彩色
|
白熱、黑熱、紅熱、鐵紅、棕褐5種顏色可選
|
|
圖像放大
|
×2、×4
|
|
手動增益
|
可調節
|
|
電池
|
電池型號
|
單節18650，3.7V/3310mAH
|
|
使用時間
|
約5.5小時
|
|
充電時間
|
約3.5小時
|
|
環境參數
|
工作溫度范圍
|
-20oC~+60oC
|
|
存儲溫度范圍
|
-40oC~+70oC
|
|
濕度
|
5%~95%無結露
|
|
抗振動沖擊
|
振動：GJB 150-16 2.3.1
|
|
光軸向沖擊：GJB 150-18
|
|
試驗7 100g/6ms
|
|
側向沖擊：GJB 150-18
|
|
試驗5 40g/11ms
|
|
抗溫度沖擊
|
-5oC/min（-40oC~+60oC）
|
|
物理參數
|
重量
|
580g(主機)
|
|
尺寸
|
205mm×55mm×70mm（主機）
|
|
對外接口
|
模擬視頻輸出口
|
CVBS
|
從上圖的數碼夜視儀與熱成像儀的參數表格對比中可以發現，其實兩類儀器都是會涉及到關于傳感器的分辨率，內置顯示屏的尺寸，數碼放大的倍率，拍照錄像的功能等等，這些參數方面說明兩類儀器其實只是因為傳感器的類型不同，工作原理方面其實是大致相同的。
本篇文章并不是為了去說明數碼夜視儀與熱成像儀誰好誰壞，而且將兩類儀器的明顯特點分別說明，用戶在選購的時候根據自己的使用要求選購合適的類型，這才是這篇文章的意義。其實現在熱成像儀與增像管夜視儀已經有了非常好的融合產品。
